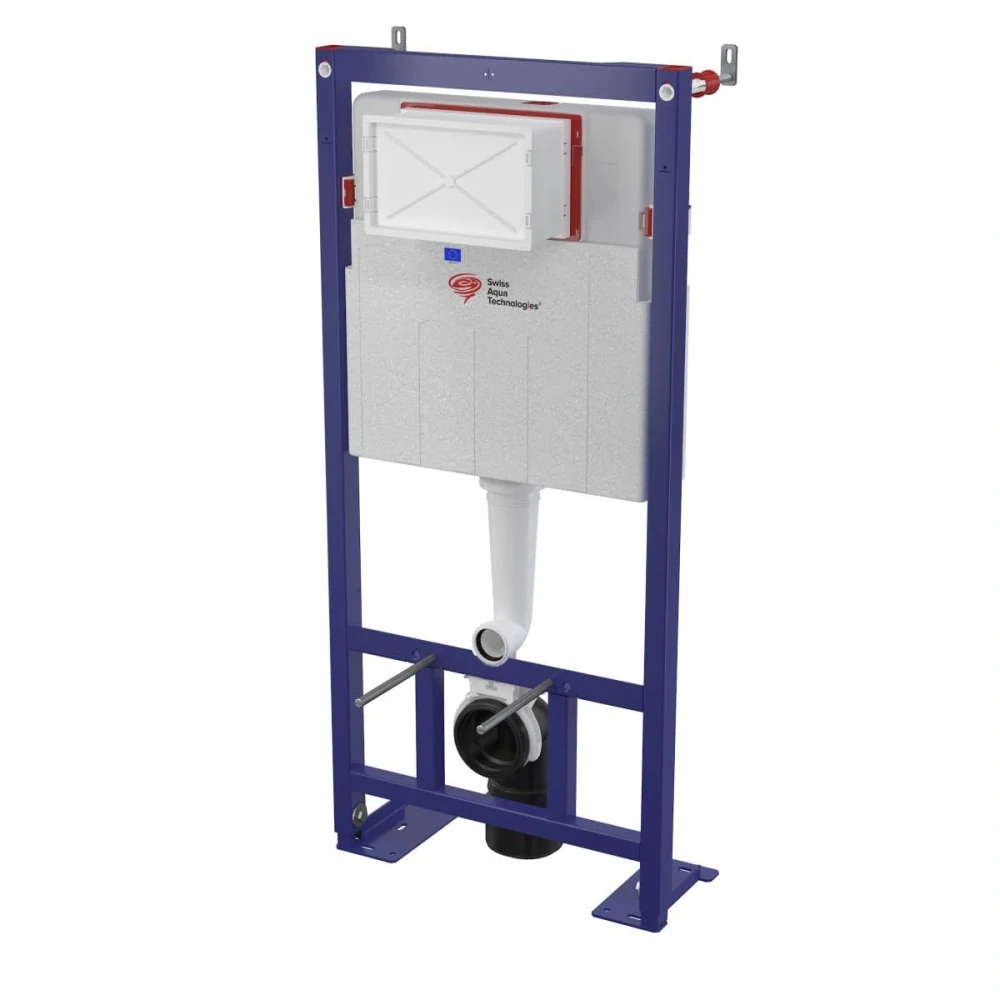

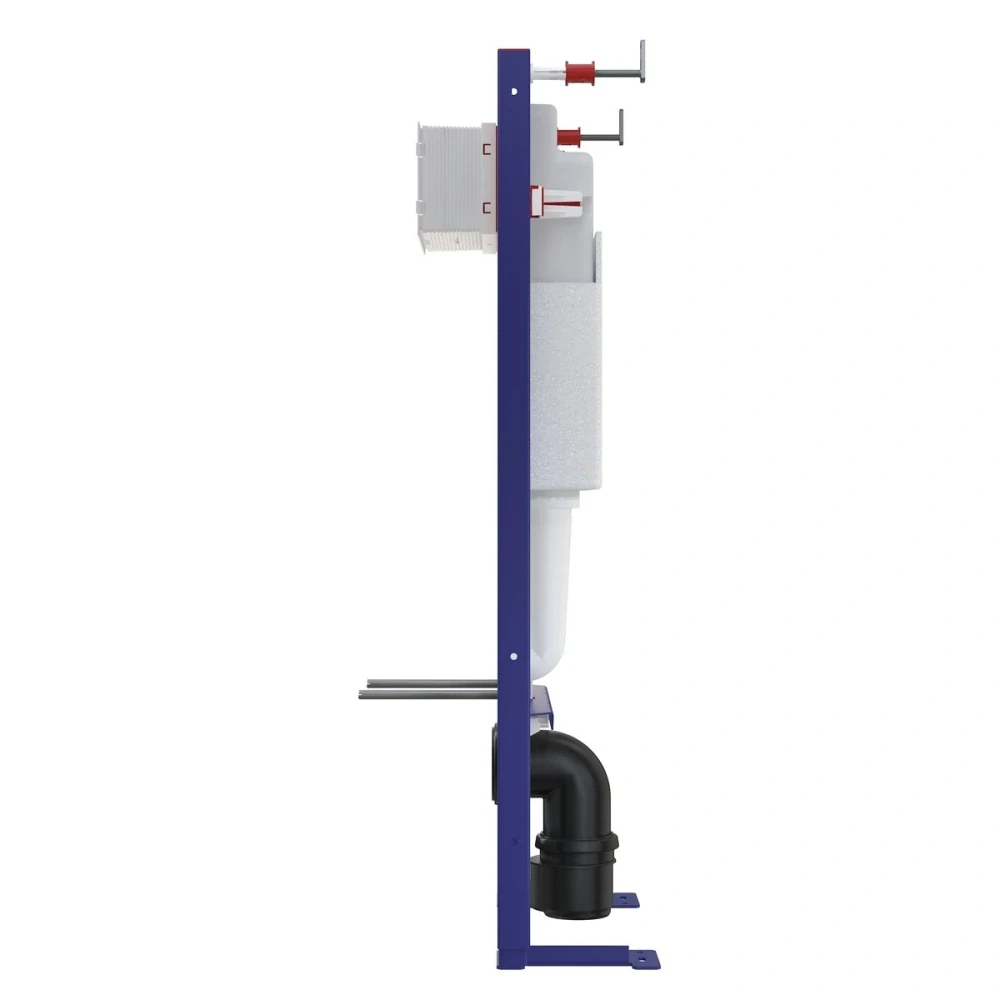

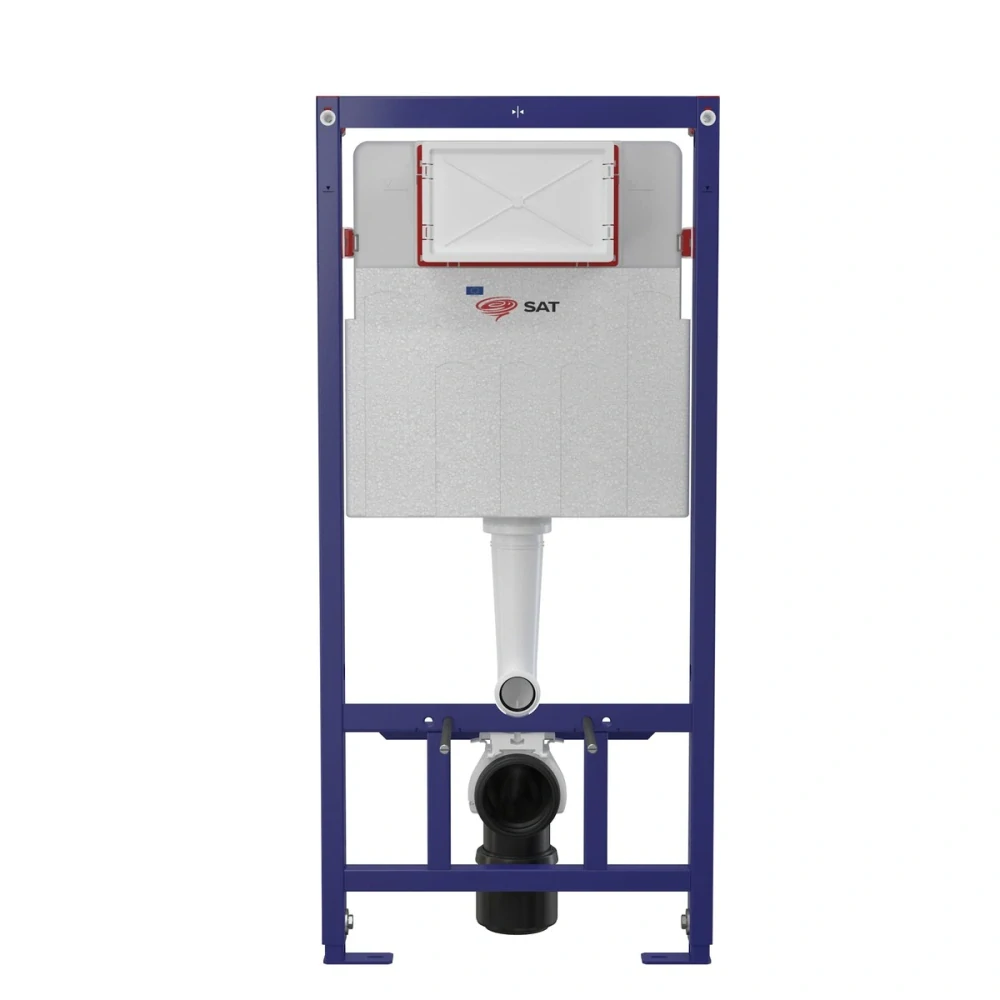

SAT nádržka do lehké stěny k WC SATAMS

Podomítkový modul do lehké stěny, kompatibilní se všemi WC s roztečí 180 mm nebo 230 mm. Stavební výška 112 cm s šířkou 51 cm a hloubkou 12.5 cm. Objem malého spláchnutí je 2,5 - 3,5 litrů. Objem velkého spláchnutí 6-9 l. Pro instalaci do boku tzn. mezi dvě stěny je potřeba traverza M915-ND - viz příslušenství.

Použití

• Pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce
• Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
• Pro tloušťku podlah 0-200 mm
• Pro závěsné WC

Vlastnosti

• Duální splachování nezávisle nastavitelné s hygienickou rezervou
• Kompatibilní se všemi ovládacími tlačítky SAT
• Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí
• prostup vibrací z nádržky do stavební konstrukce
• Konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
• Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
• Masivní patky kotvicích noh
• Materiál nosné konstrukce: kov ošetřený práškovou barvou
• Montážní hloubka nastavitelná v rozmezí 20-95 mm
• Možnost vestavby oddáleného nebo senzorového splachování
• Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
• Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
• Nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0-200 mm
• Obsahuje dávkovač WC tablet
• Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0-93 mm
• Příprava na připojení držáku s DG1/2” přechodem pro bidetovací sedátka a spršky
• (např. bidetové sedátko softclose SAT SATBEASY2233)
• Přívod vody zezadu/shora uprostřed
• Rohový ventil
• Servisní práce bez použití nářadí
• Stavební hloubka 200 mm
• Viditelné označení nivelace a středové rysky

Rozsah dodávky

• Fixační set pro uchycení WC mísy: závitová tyč M12 - 2 ks, podložky - 4 ks,
• krytka - 2 ks, matice - 2 ks, chránička závitu - 2 ks
• Fixační set: vrut Ø8×60 - 4 ks, hmoždinka Ø12 - 4 ks
• Koleno odpadu HT 90/90 polyethylen, PE-HD
• Kryt servisního otvoru dvoudílný, jednoduše zkracovatelný
• Nádrž s napouštěcí a vypouštěcí armaturou
• Redukce odpadu HT 90/100 polyethylen, PE+HD
• Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
• Sada pro vhazování WC tablet
• Samonosný rám
• Šroubení 1/2” pro připojení vody s integrovaným rohovým ventilem Schell 1/2”-3/8”
• Těsnění odpadu, propojka polypropylen, těsnění propojky
• Těsnění přívodu, vývodka polypropylen, vrapová vložka

Technické parametry

• Doporučený rozsah tlaku vody 0,3-0,5 MPa
• Funkční rozsah tlaku vody 0,05-0,8 MPa
• Hygienická rezerva 3 l
• Malé spláchnutí 2,5-3,5 l
• Objem vody v nádržce 9 l
• Připojení vody zezadu nebo shora montážními otvory G1/2 “
• Standardní nastavení malého spláchnutí 3 l
• Standardní nastavení velkého spláchnutí 6 l
• Velké spláchnutí 6-9 l
• Zátěžová zkouška 400 kg

Vlastnosti samonosné nádržky do lehké stěny k WC SAT, SAT (SATAMS):

• Pro montáž na nosnou nebo nenosnou stěnu
• Pro tloušťku podlahy 0-200 mm
• Pro montáž závěsné WC mísy s připojovací roztečí 180 mm nebo 230 mm
• Nastavitelné kotevní patky a pružinový zajišťovací systém s rozsahem 0-200 mm
• Viditelné značky pro nivelaci a středovou čáru
• Posuvný držák kolejnice pro výfukový konektor lze nastavit do osmi poloh v rozmezí 0-93 mm
• Koncový ventil s možností připojení k potrubnímu systému Mepla
• Pro sádrokartonové desky, kompletně předmontované
• Instalovaný modul je zakrytý sádrokartonem a nejsou nutné žádné další upevňovací nebo kotvicí prvky.
• Polystyrenová izolační konstrukce zabraňuje tvorbě kondenzátu na povrchu nádrže a tlumí vibrace nádrže.
• Připraveno pro připojení držáku s 1/2" DG přestavbou pro bidetová sedátka a rozprašovače
• Nezávisle nastavitelné dvojité splachování s hygienickou rezervou
• Zadní/horní přívod vody
• Nádržka je vyrobena z jednoho kusu, což zajišťuje 100% vodotěsnost
• Kryt servisního otvoru zjednodušuje montáž a zabraňuje vniknutí vlhkosti a nečistot.
• Nastavitelná montážní hloubka 20-95 mm
• Instalační hloubka 125 mm
• Materiál rámu: práškově lakovaný kov
• Kovové nožičky
• Součástí dodávky je stop kohout
• Součástí dodávky je redukční objímka 90/100 (ref. VS0564190)
